钢化玻璃凭借高强度、破碎后呈钝角小颗粒的特性，广泛应用于建筑门窗、幕墙、淋浴房、家电面板等场景。但很多人会遇到这样的困惑：玻璃突然碎裂，分不清是自身“自爆”还是外力撞击导致，这不仅关系到责任认定，也影响后续维修和理赔。其实，钢化玻璃自爆与外力破碎有明确的特征差异，掌握以下方法，就能快速精准判断，轻松避开认知误区。

核心鉴别：3步搞定，一看就懂

      钢化玻璃自爆的本质是“内部应力失衡引发的自发性破裂”，外力破碎则是“外部能量注入导致的被动破损”，两者在破裂形态、起爆点、碎片特征上差异显著，优先通过以下3步判断，准确率可达90%以上。

 第一步：看起爆点，找“蝴蝶斑+黑点”

      起爆点是玻璃破裂的源头，也是区分自爆与外力的关键，重点观察两点：是否有“蝴蝶斑”，以及斑内是否有小黑点。

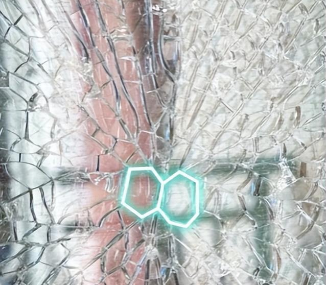

钢化玻璃自爆的起爆点，必然存在一个形似蝴蝶翅膀的对称纹路，行业内称为“蝴蝶斑”——以起爆点为中心，两侧形成镜像对称的扇形纹路，纹路清晰、分布均匀，如同蝴蝶展开翅膀，这是因为自爆时能量从内部向四周均匀释放，形成对称的应力扩散痕迹。更关键的是，蝴蝶斑的中心（自爆源）通常能看到一个微小的黑色或褐色小点，这个小点就是玻璃内部的硫化镍（NiS）杂质，也是引发自爆的核心原因——硫化镍在钢化过程中被冻结在玻璃内部，后续会缓慢发生晶相转变，体积膨胀2%~4%，触发内部应力失衡，最终导致自爆。

而外力破碎的起爆点，没有对称的蝴蝶斑，只有明显的冲击痕迹：要么是一个凹坑（硬物撞击留下），要么是一个不规则的破损点，从这个点向外扩散的裂纹杂乱无章，粗细不一，且起爆点处不会有硫化镍小黑点，反而可能残留撞击物的碎屑或玻璃粉末。

补充说明：少数自爆的起爆点可能在玻璃边缘（多由安装挤压、边缘划伤引发应力集中导致），但即便在边缘，也会有小型蝴蝶斑和隐性黑点，只是不如中心起爆点明显，需仔细观察。

第二步：看裂纹形态，辨“对称vs杂乱”

      裂纹的分布规律，是进一步验证判断的重要依据，核心看“对称性”和“规整度”。

自爆的裂纹的核心特征是“中心对称、均匀扩散”：以蝴蝶斑为中心，裂纹向四周呈放射状延伸，纹路细密、均匀，没有明显的粗细差异，整体呈现“圆形或类圆形”的破碎形态，即便玻璃碎片散落，也能拼接出对称的裂纹走向——这是因为自爆时，玻璃内部的应力是均匀释放的，裂纹扩展速度一致。

外力破碎的裂纹则是“杂乱无章、粗细不均”：从冲击点向外扩散的裂纹，有的粗、有的细，方向毫无规律，不会形成对称形态，甚至会出现“交叉裂纹”“断裂裂纹”，部分裂纹还会中途停止，无法形成完整的放射状分布。如果是尖锐物体撞击，还可能出现“线性裂纹”，即裂纹呈长条状延伸，而非放射状。

第三步：看碎片状态，分“均匀vs杂乱”

      钢化玻璃破碎后均为钝角小颗粒，但自爆与外力破碎的碎片分布和形态仍有区别。

自爆的碎片特征是“颗粒均匀、大小相近”：由于应力均匀释放，玻璃破碎后，碎片的尺寸相对一致，没有明显的大块碎片，且所有碎片都呈钝角，无尖锐棱角，散落时相对均匀，不会出现“局部密集、局部稀疏”的情况，即便是夹胶钢化玻璃，自爆后碎片也会被胶片均匀粘住，不会出现局部脱落的现象。

外力破碎的碎片则是“大小不均、分布杂乱”：冲击点附近的碎片通常更小、更密集，远离冲击点的位置可能会有较大块的碎片残留，甚至会有未完全破碎的玻璃边缘；部分碎片可能带有尖锐棱角（尤其是冲击力度较大时），散落范围也不规则，多集中在冲击方向一侧。

辅助判断：结合场景与诱因，进一步验证

      除了核心的3步鉴别法，结合玻璃的使用场景、安装情况和环境诱因，能进一步提高判断的准确性，尤其适合碎片散落严重、起爆点不清晰的情况。

1. 看使用场景与环境

      自爆多发生在“无外力干扰”的场景：比如室内淋浴房玻璃（无碰撞、无敲击）、高层门窗玻璃（无高空坠物撞击）、家电面板（未受挤压、未被撞击），且多与环境温度变化相关——夏季高温、冬季室内外温差大，会加快硫化镍的相变速度，或导致玻璃内部应力分布变化，从而触发自爆，这也是夏季自爆案例高发的原因。

外力破碎则必然有“外力接触痕迹”：比如玻璃附近有掉落的硬物（花盆、工具）、门窗玻璃有明显的撞击凹陷、淋浴房玻璃有使用时的碰撞痕迹，或玻璃边缘有施工时的划伤、磕碰痕迹，这些都是外力作用的直接证据。

2. 看安装与玻璃质量

      若玻璃安装时存在问题，比如边缘未做倒角磨边处理、安装框挤压过紧、垫片不到位，导致玻璃边缘应力集中，也可能引发自爆，这类自爆的起爆点多在边缘内侧，且边缘会有轻微的挤压痕迹，但无明显外伤。

此外，普通钢化玻璃的自爆率约为3‰（每千片约3片），而经过热浸处理（均质处理）的钢化玻璃，自爆率可降至万分之一以下，若玻璃明确做过热浸处理，自爆的概率会极低，此时破碎更可能是外力导致；若玻璃为普通钢化玻璃，且无外力痕迹，则自爆的概率更高。

3. 看破碎时间的随机性

      自爆的发生时间具有极强的随机性，可能是玻璃刚安装完毕就发生，也可能是使用1~2年，甚至10多年后才发生——这是因为硫化镍的晶相转变需要时间，受环境温度、玻璃内部应力等因素影响，转变速度不确定，一旦转变引发的应力超过玻璃承受极限，就会发生自爆。

      而外力破碎的时间是明确的，多发生在撞击、挤压等外力作用的瞬间，或作用后短时间内，不会出现“无外力作用下的延迟破碎”。

常见误区：这3个错误判断，一定要避开

 很多人在判断时，容易陷入以下误区，导致误判，进而影响责任认定，需特别注意：

-      误区1：有“蝴蝶斑”就一定是自爆——其实不然，少数强力撞击也可能形成类似蝴蝶斑的纹路，但这类纹路不会对称，且起爆点无硫化镍黑点，断口处会有碎屑或撞击坑，需结合黑点和断口状态判断，不能仅凭蝴蝶斑下结论。

       误区2：没有明显撞击痕迹，就是自爆——部分轻微外力（如轻微磕碰、高空细小坠物）可能不会留下明显的撞击凹坑，但会导致玻璃破碎，此时裂纹杂乱、无蝴蝶斑，需结合裂纹形态判断，不能仅凭“无撞击痕迹”认定为自爆。

       误区3：碎片细小就是自爆——钢化玻璃无论自爆还是外力破碎，都会破碎成钝角小颗粒，碎片大小不是核心判断依据，关键看碎片的均匀度和裂纹的对称性，外力破碎也可能出现细小碎片，但分布一定杂乱。

实操建议：发生破碎后，这样做更稳妥

无论是自爆还是外力破碎，发生玻璃破碎后，先做好安全防护，再收集证据，避免后续纠纷：

      1. 安全处理：佩戴手套、口罩，清理破碎碎片，避免尖锐颗粒划伤；若为淋浴房、幕墙玻璃，需先做好防护措施，防止碎片坠落伤人。

      2. 留存证据：用手机清晰拍摄破碎玻璃的全貌、起爆点、裂纹形态、碎片分布，重点拍摄蝴蝶斑和黑点（可近距离拍摄），这些照片是后续判断责任、理赔的关键依据，不要随意清理起爆点附近的碎片。

      3. 联系专业人员：若无法自行判断，可联系玻璃厂家、安装公司或专业的检测机构，通过专业设备（如扫描电镜）检测起爆点的杂质成分，明确是否为硫化镍引发的自爆，出具专业检测报告，为责任认定提供依据。

总结：核心判断口诀，记牢不踩坑

自爆：蝴蝶斑居中，黑点在中心，裂纹对称匀，碎片大小均，无外力痕迹，时间无定论；

外力：冲击点明显，裂纹乱无边，碎片不均散，边缘有隐患，外力有痕迹，破碎在瞬间。

其实，钢化玻璃自爆并不可怕，也并非无法判断。只要抓住“蝴蝶斑+硫化镍黑点”这两个核心特征，结合裂纹形态、碎片状态和使用场景，就能快速区分自爆与外力破碎。掌握这些方法，既能避免误判引发的纠纷，也能更精准地找到问题根源，做好后续的维修和防范，让钢化玻璃的使用更安心。
